منبع تغذیه سیستم کنفرانس دیجیتال FAV مدل F-91601U
منبع تغذیه سیستم کنفرانس دوربین دار (دیجیتال) FAV مدل F-91601U؛ قابل اتصال به دوربین FULL HD با ورودی تصویر SDI، اتصال به 60 عدد میکروفن (امکان ارتقا به 512 عدد)
*راهنمای خرید منبع تغذیه سیستم کنفرانس دوربین دار F-91601U را در ادامه مشاهده فرمایید
| نوع سیستم | منبع تغذیه سیستم کنفرانس دوربین دار دیجیتال |
|---|---|
| پشتیبانی از سیستم کنفرانس آنالوگ/دیجیتال | دیجیتال (دوربین دار) |
| پاسخ فرکانسی | 20Hz – 20 KHz |
| نسبت سیگنال به نویز | 78dB (1KHz THD1%) |
| امپدانس خروجی | REC=200Ω / LINE=200Ω / BALANCED=300Ω / NOBALANCED=400Ω |
| امپدانس ورودی | LINE=50KΩ / PBIN=50KΩ |
| صفحه نمایش LCD | ✓ |
| منبع تغذیه | AC220 V ± 10% 50 Hz |
| ابعاد | 88mm (H) × 485 mm (L) × 340 mm (W) |
| وزن | 12.7Kg |
منبع تغذیه سیستم کنفرانس دوربین دار FAV مدل F-91601U
> جدول مشخصات فنی
> ویژگی ها
> راهنمای خرید
> نتیجه گیری
1. ویژگیها
- قابلیت اتصال به دوربین FULL-HD با ورودی تصویر SDI
- قابلیت ماتریس ویدئویی 4 ورودی و 1 خروجی SDI
- قابلیت اتوترکینگ (ردیابی هوشمند میکروفن کنفرانس)
- قابلیت پشتیبانی از سیستم رای گیری (بلی/خیر/ممتنع)
- پشتیبانی از قابلیت کنترل میکروفن های شرکت کننده توسط میکروفن رئیس
- قابلیت انتخاب بین 4 حالت عملکرد : FREE، LIMIT، FIFO, CHAIRMAN
- امکان اتصال به 60 عدد میکروفن توسط هر واحد پردازش مرکزی (CPU)
- قابلیت پشتیبانی از ۵۱۲ عدد میکروفن توسط اکستندر
- امکان اتصال حداکثر ۱۲ عدد میکروفن ریاست (Chairman)
- امکان اتصال همزمان به ۴ دوربین گردان سرعت بالا
- منو کاربر پسند جهت آسان کردن روند کنترل و کار به دستگاه
- مجهز به صفحه نمایش رنگی 2 اینچی (TFT) با وضوح بالا
- مجهز به درگاه های ارتباطی : RS-485, RS-232, RS-232/RX, RJ45
- پروتکلهای گسترده کنترل دوربین: Pelco_P، VISCA_SONY، SAMSUNG، Pelco_D
- مجهز به کلید چرخشی “Flying shuttle” برای اجرای سریع عملکردهای مختلف
- مجهز به 1 به درگاه USB در پنل جلویی و 1 درگاه کارت صدای USB در پنل پشتی
- مجهز به دارای ۶ درگاه RJ45 و ۳ درگاه DIN (سیم ۸ پین) برای انتقال داده پایدارتر و قابلاعتمادتر
- قابلیت تنظیم جداگانه میزان صدای خروجی کلی سیستم، میزان صدای پخش MP3، و میزان صدای میکروفن/بلندگو
- امکان اتصال به کامپیوتر و کنترل دستگاه توسط نرم افزار جهت انجام عملیات ورود و ثبت الکترونیکی اعضا، رأیگیری، انتخابات، و امتیازدهی
2. راهنمای خرید منبع تغذیه کنفرانس دوربین دار FAV مدل F-91601U
2.1. توضیحات:
منبع تغذیه سیستم کنفرانس F-91601U تحت عنوان برند FAV و با توجه به نیاز کاربر ایرانی طراحی و تولید شده است. منبع تغذیه یا کنترلر سیستم کنفرانس، دستگاهیست که اجزای مختلف یک سیستم کنفرانس را مدیریت و کنترل میکند. در اصل، این کنترلر بهعنوان «مغز» سیستم کنفرانس عمل میکند و عملکرد روان و کارآمد آن را تضمین میکند. توضیحات و راهنمای خرید این منبع تغذیه را در ادامه مشاهده فرمایید.
2.2. مزایا منبع تغذیه کنفرانس دوربین دار FAV F-91601U
نقاط قوت این منبع تغذیه کنفرانس عبارت است از:
- اتصالات مطمئن: درگاه RJ45 و DIN با امنیت انتقال اطلاعات
- سازگاری بالا: پشتیبانی از پروتکلهای متنوع کنترل دوربین
- اتصال گسترده میکروفون: پشتیبانی از 60 واحد میکروفون، قابل ارتقا به 512 واحد
- پشتیبانی از میکروفن کنفرانس دوربین دار: سازگار با سیستم کنفرانس اتوترک(دوربین دار)
2.3. بررسی فنی منبع تغذیه کنفرانس FAV F-91601U:
- RS-485: برای ارتباطات سریال چندنقطهای (تا 32 دستگاه روی یک خط)، مناسب برای مسافتهای طولانی و محیطهای صنعتی، مثل کنترل میکروفنها در سالنهای بزرگ
- RS-232: استاندارد سریال نقطهبهنقطه برای اتصال به کامپیوتر یا دستگاههای جانبی، با سرعت متوسط و کابل کوتاه (تا 15 متر)، برای تنظیمات و کنترل ساده
- RS-232/RX: یک پورت RS-232 اضافی برای دریافت داده (RX به معنای Receive)، که میتوند برای ورودی سیگنالهای خارجی (مثل از کامپیوتر) استفاده شود؛ در برخی دستگاهها برای جداسازی TX (ارسال) و RX (دریافت) به کار میرود.
- RJ45: کانکتور شبکه اترنت، برای انتقال داده پرسرعت و پایدار (مانند اتصال به LAN یا میکروفونهای دیجیتال).
6. پشتیبانی از پروتکلهای کنترل دوربین Pelco_P، VISCA_SONY، SAMSUNG، Pelco_D: این سازگاری باعث میشود دستگاه با انواع برندهای دوربین PTZ (مثل سونی و سامسونگ) بدون مشکل کار کرده و حرکت دوربینها را در جلسات کنفرانس بهطور هوشمند مدیریت کند.
- Pelco-P: برای CCTV با آدرسدهی 32 دوربین
- Pelco-D: برای CCTV با آدرسدهی 256 دوربین و دستورات پیشرفته مثل تنظیم نور و موقعیت
- VISCA: پروتکل سونی برای کنترل دقیق Pan/Tilt/Zoom
- پروتکل سامسونگ: برای دوربینهای سامسونگ
7. پشتیبانی از 4 حالت عملکرد FREE، LIMIT، FIFO, CHAIRMAN
- حالت FIFO (اولین ورودی، اولین خروجی): سخنرانان به ترتیب فعالسازی میکروفون صحبت میکنند و پس از رسیدن به ظرفیت، نفر اول قطع میشود.
- حالت آزاد (Free Mode): تمام شرکتکنندگان میتوانند به طور همزمان و بدون محدودیت صحبت کنند.
- حالت رئیس (Chairman Mode): کنترل کامل با واحد رئیس است و فقط او میتواند اجازه صحبت به دیگران بدهد.
- حالت محدود (Limit Mode): تعداد سخنرانان همزمان محدود میشود و فقط تعداد مشخصی میتوانند فعال باشند.
8. اتصال به کامپیوتر و عملکردهای نرمافزاری: پشتیبانی از سیستم رای گیری، حضور غیاب، انتخابات،امتیازدهی، و کنترل کنسولها توسط رئیس
2.4. طراحی و ساختار منبع تغذیه کنفرانس FAV F-91601U:
6. تنظیمات و اتصالات:

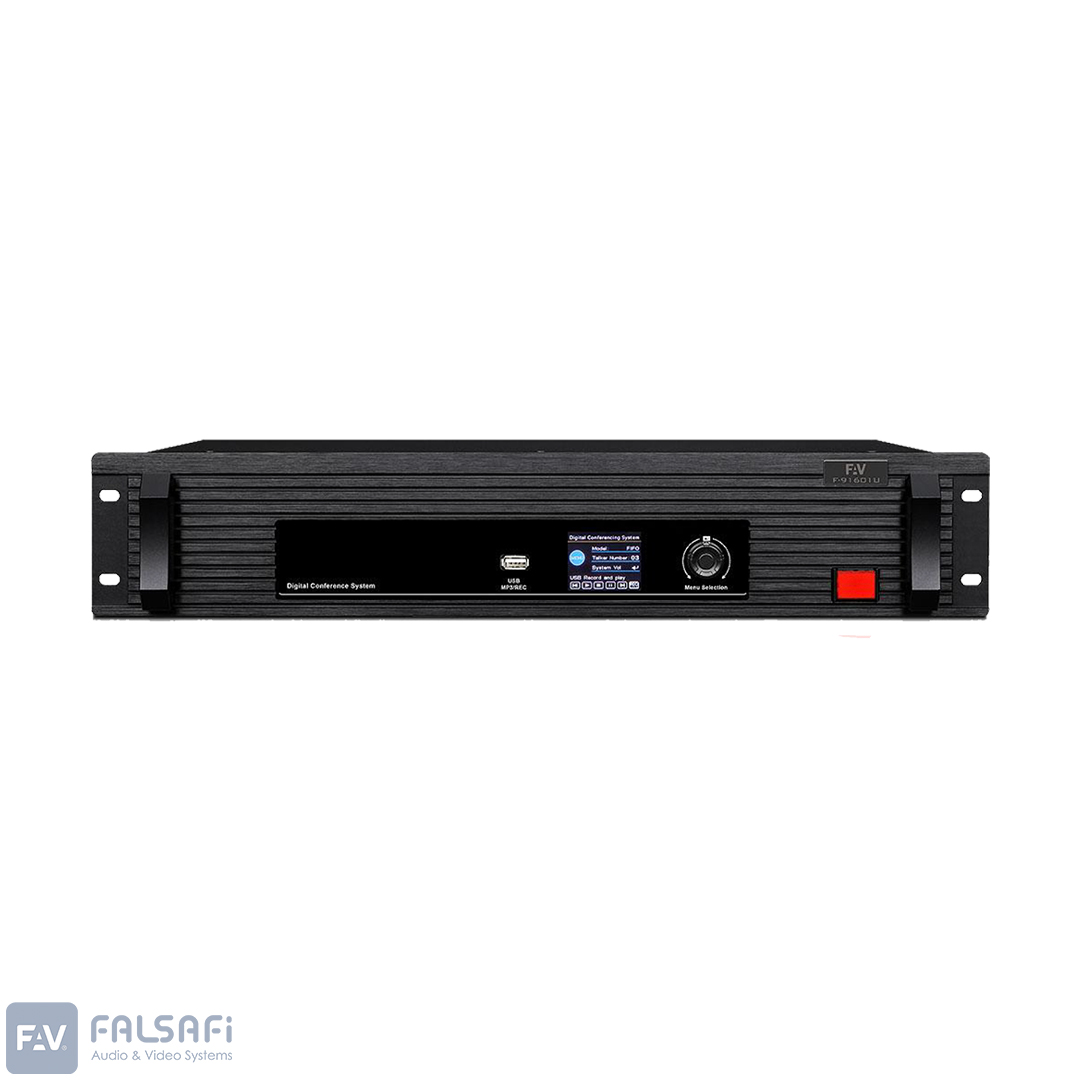

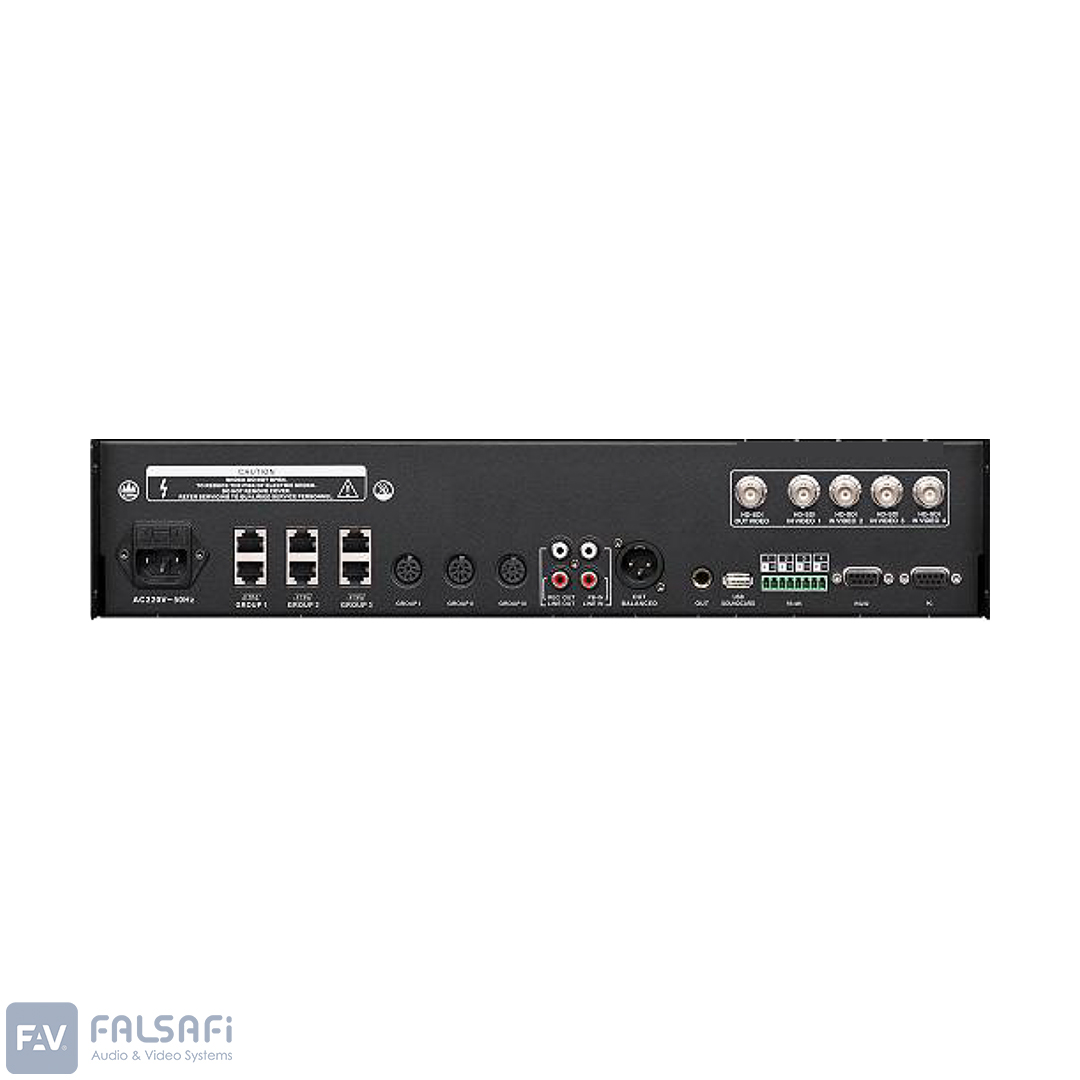

مطابق تصویر (پنل جلو و پشت) تنظیمات و اتصالات این منبع تغذیه کنفرانس عبارت است از:
- پورت USB ضبط و پخش
- صفحه نمایش TFT
- دکمه چرخشی تنظیمات (Flying Shuttle)
- کلید پاور (روشن/خاموش)
- خروجی کابل پاور
- ورودی میکروفن RJ45
- ورودی میکروفن DIN 8 (8 پین)
- خروجی رابط سیگنال ضبط
- ورودی رابط سیگنال پخش موزیک پس زمینه
- خروجی صوتی XLR-balanced
- خروجی سیگنال صوتی 6.3 unbalanced
- پورت USB کارت صدا
- رابط RS-485 دوربین
- پورت RS-232
- پورت اتصال کامپیوتر
- خروجی سیگنال ماتریس تصویر SDI
- چهار ورودی دوربین کنفرانس
3. نتیجه گیری
با توجه به موارد ذکر شده در بالا میتوان گفت منبع تغذیه سیستم کنفرانس دوربین دار FAV F-91601U یک دستگاه پیشرفته و با امکانات به روز جهت پشتیبانی از سیستم صوت و تصویر یک سالن کنفرانس مدرن میباشد. این منبع تغذیه با قابلیت اتصال تا 60 میکروفون (و قابل ارتقا به 512 توسط اکستندر)، پشتیبانی از 12 میکروفون رئیس، و رابطهای پیشرفته مثل RJ45، DIN، RS-485، گزینهای ایدهآل برای جلسات حرفهای است. پشتیبانی از تصویر SDI، امکان اتصال 4 دوربین کنفرانس Full-HD، سازگاری با پروتکلهای متنوع دوربینها و نرمافزارهای هوشمند مثل رأیگیری و ردیابی ویدئویی، این دستگاه را به انتخابی مطمئن و قدرتمند برای مدیریت کنفرانسها تبدیل کرده است. با این ویژگیها، F-91601S کیفیت و راحتی جلسات کنفرانس را تضمین میدهد.
